Dreiphasen-ununterbrochene Stromversorgung Niederfrequenzon-line-UPS 10-200KVA UPSs

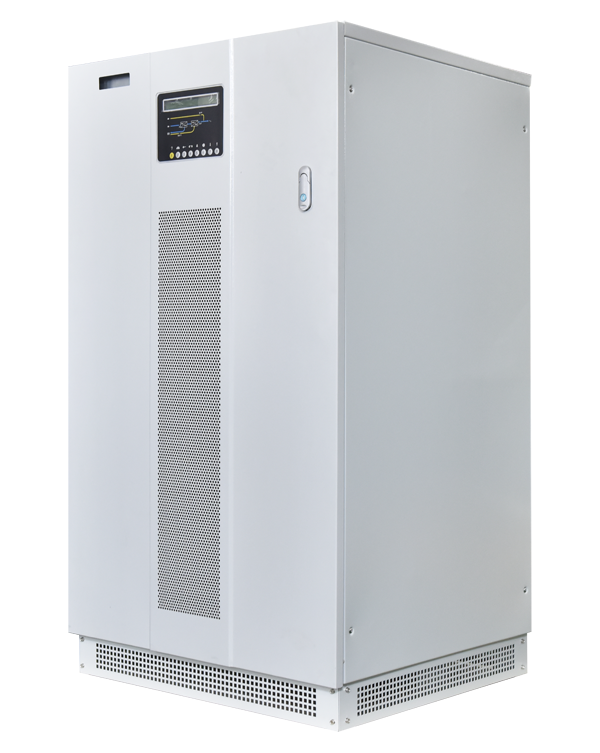

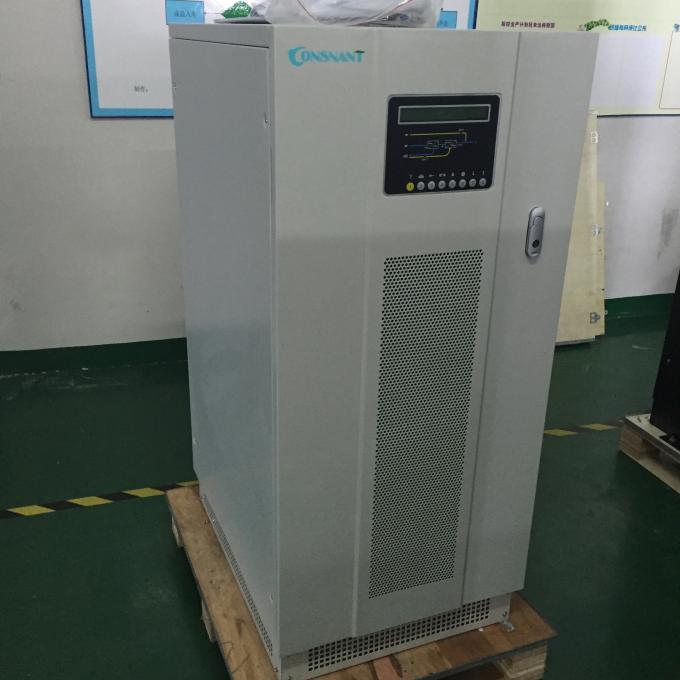

CNG330 Reihe Niederfrequenzon-line-UPS 10-200KVA
Modell: CNG330 10-200KVA (3Ph/3Ph)
Nominale Eingangsspannung: 380/400/415VAC
Ausgangsleistungsfaktor: 0,8
Scheitelfaktor (Ipeak/Irms): 3:1
Bewertete Frequenz: 50/60Hz
Anwendung:
Server,
Inhausnetz (LAN),
Rechenzentren,
Telekommunikation,
Elektromedizinische Ausrüstung
Spezifikation:
Vorbildliche Energie |
CNG330 10-200KVA |
10KVA |
15KVA |
20KVA |
30KVA |
40KVA |
60KVA |
80KVA |
100KVA |
120KVA |
160KVA |
200KVA |
Kapazität |
8KW |
12 KILOWATT |
16 KILOWATT |
24 KILOWATT |
32 KILOWATT |
48 KILOWATT |
64 KILOWATT |
80 KILOWATT |
96KW |
128 KILOWATT |
160 KILOWATT |
Input |
Nennspannung |
400 VAC dreiphasig |
Spannungsbereich |
±20% |
Frequenzbereich |
45-65Hz |
Energiefaktor |
>Oberwellenfilter 0.92with |
Gegenwärtiges Klirren |
<5>
|
Sanftanlauf |
0-100% in10“ |
Überbrückungs-Input |
Nennspannung |
400Vac einphasig |
Die Erlaubnis gehabter Spannungsbereich |
±15% (auswählbar von ±10% bis ±25% vom Vorderteil) |
Die Erlaubnis gehabter Frequenzbereich |
±2% (auswählbar von ±1% bis ±5% vom Vorderteil) |
Standardausrüstungen |
Hinterer Zufuhrschutz; aufgeteilte Überbrückungslinie |
Batterien |
Art |
Wartungsfreie Bleisäure VRLA AGM/GEL; NICd |
Batteriespannung |
384VDC |
480VDC |
Maximaler Nachladenstrom (A) |
0.2×C10 |
Wechselstrom-Brummspannung |
<1>
|
Inverter-Ertrag |
Zahl von Phasen |
3+N |
Nennspannung (V) |
400Vac |
Regelung der Ausgangsspannung |
Phase 380~424Vac/neutrale Person (vom Bedienfeld) |
Statische Stabilität |
±1% |
Dynamische Stabilität |
±5% |
Frequenz |
50/60Hz konfigurierbar |
Überlastung |
110% 125% 150% des Nennstroms für 5h/10'/1' |
Frequenzstabilität |
±0.05% auf Hauptleitungsausfall; ±2% (auswählbar von ±1% bis ±5%) mit Hauptstromgeschenk |
Fernsignalisieren |
Volt geben Kontakte frei |
Hohe Intelligenz und zuverlässige Stromversorgung:
- Maximaler Schutz für wesentliche Auftrag-kritische Netze, Sicherheitsanwendungen (elektrischesmedizinisches) und industrielle Anwendungsdank seinen hervorragenden mechanischen und elektrischen Entwurf.
- Die Last wird ununterbrochen durch den Inverter mit einer gefilterten, stabilisierten und regulierten Sinuswellenversorgung angetrieben. Die Input und Ertrag Entstörfilter erhöhen beträchtlich die Immunität der Last auf Hauptleitungsstörungen und -anstieg.
- Doppelte Umwandlungson-line-technologie (VFI) mit Isolierungstransformator auf dem Inverterertrag.
- Uhr u. sparen Software 3000 als Standard und können unter Verwendung des Energie-Netz-Schutzsystems entfernt von überall in der Welt überwacht werden. Zusätzliche Batterieerweiterungssätze erlauben, dass das Standardbatterieprogramm bis zu einigen Stunden verlängert wird.
Maximale Batteriesorgfalt:
- Batterietiefentladungsschutz;
- Kompensationsladegerät der Temperatur;
- Eingebaute automatische und manuelle Batterietesteigenschaft.
Einfach zu installieren:
- Fähigkeit, zum UPSs in irgendein Verteilersystem (neutrale Person erfordert nicht auf Gleichrichter einzugeben) zu installieren;
- Fähigkeit, zum der Gleichrichter-/Überbrückungsenergienetze zu trennen und diese von zwei verschiedenen Quellen, ohne die galvanische Isolierung anzutreiben (notwendig auf UPS ohne einen Ausgangsübertrager).
Hohe Zuverlässigkeit:
- Extrem hoher Kurzschlussstrom, zum von Kompatibilität mit den schwierigsten Transformatoranwendungen (Beleuchtung, Antriebe und industrielle Prozesse) und von Isolierungstransformator auf dem Inverterertrag sicherzustellen;
- Volle Mikroprozessorsteuerung mit unterbrechungsfreien statischen und Handbuchüberbrückungen;
- IGBT-Technologie.
Hinterer Zufuhrschutz:
Um die Energie zu vermeiden, die in die Hauptstromursache treten eine rückwirkt Störung auf.
Maximale Zuverlässigkeit und Verfügbarkeit:
Schließen Sie bis 6 Einheiten parallel oder Redundanz N+1, sogar von verschiedenen Anschlusswerten an. UPS fahren fort, parallel zu arbeiten, selbst wenn eins der untereinander verbundenen Übertragungskabel getrennt ist (CLOOSED-SCHLEIFE).
Vorkommunikation:
- Kompatibel mit TeleNetGuard für Fernwartung;
- Moderne, Multiplattformkommunikation für alle Operationssysteme und Netzumwelt: Uhr u. sparen 3000 überwachend und eingeschlossene Abschaltungs-Software, die mit SNMP-Mittel, für Windows 2008, Vista, 2003, XP; Mac OS X, Linux, Novell und die meisten populären Unix-Betriebssysteme;
- UPS wird mit einem Kabel für Direktanschluss zum PC (Plug-and-Play) geliefert;
- Doppelte serielle Schnittstelle RS232; Installationsschlitz für einen Notstrom weg von (EPO)-Schnittstelle zu erlauben, dass UPS entfernt im Notfall ausgeschaltet ist;
- Generatorschnittstelle: ermöglicht Entsynchronisierung des UPS-Ertrages von einer Generatorversorgung, die möglicherweise abhängig von Phase und Frequenzabweichungen ist. Die Schnittstelle ermöglicht auch wirtschaftlicherem Gebrauch von dem Körperverletzungsvorwurf.
Ausdehnbarkeit:
- Entsprochen bis 8 Einheiten, zum von von Energieverfügbarkeit oder -redundanz zu erhöhen. CMG330 kann jederzeit erweitert werden, um Leistungsbedarf zu entsprechen, ohne die Anfangs-Investition zu beeinflussen.
- Dank die Eigenheit der Eigenschaft „der heißen Systemerweiterung“, die zusätzliche Einheit können parallel angeschlossen werden, während die anderen Einheiten on-line-- und liefernde regelmäßige Energie zur Last sind. Neue UPS sein online und wird automatisch gegründet werden
Andere Eigenschaften:
- 0,8 Energiefaktor: passend für das Antreiben von IuK und von industriellen Lasten;
- Hochrangige Diagnosen: Ereignisprotokoll mit 128 Mitteilungen, Zuständen, Maßen und Warnungen - verfügbar von den Einbauten LCD mit einigen Sprachen;
- Fernbedienungen: EPO und Überbrückung
- Operationstemperatur: 0ºC/+ 40ºC
- Relative Luftfeuchtigkeit: <95>
- Geräusche: 54dBA bei 1m/50-65dBA bei 1m
- Schutzgrad: IP20
- Intelligenter Modus der Leistungsfähigkeit: bis 98%
- Befolgungs-Sicherheit: En 62040-1-1 (richtungweisendes 2006/95/EC); EMC: 6200-2 (richtungweisendes 2004/108/EC)
