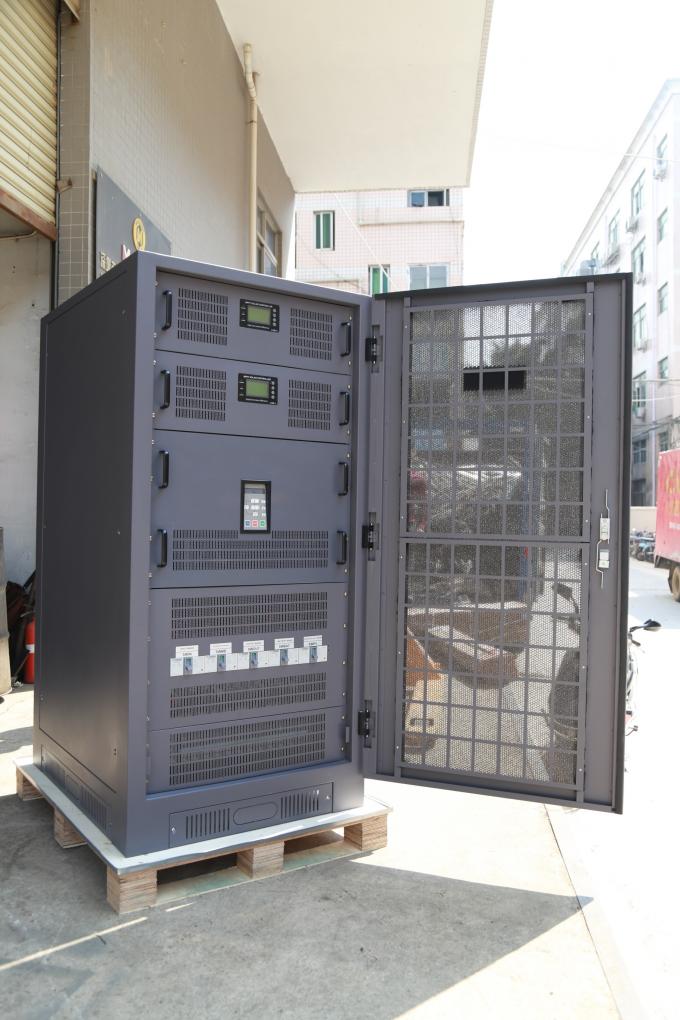

Einphasiges weg vom Gitterinverter
- Einphasiginvertertechnologie mit Ausgangsübertrager
- Schließen Sie PWM mit MPPT-Gebührenprüfer mit ein
- Stellen Sie ununterbrechbare Ersatzenergie zur verfügung zu laden, wenn Gebrauchsgitterlinie nicht verfügbar ist
- Hohe Leistungsfähigkeit > 90%
- Generator schloss Signal und automatisches Anfangsgeneratorsignal als Generator als andere Energiequelle des Systems an
- Inverter der Übertragungszeit 4-10ms zum Dienstprogramm
- Spezieller Entwurf für die Anwendung am hohen Gitterschwankungsbereich
- ISO9001 und ISO14001 zugelassene Fabrik
Weg vom einphasigen inverter-converted.pptx des Gitters
Anwendungen:
- Krankenhaus
- Fabrik
- Hotel
- Schule
Technischer Parameter:
| Modell | CNS115-10 | CNS115-15 | CNS115-20 | CNS115-25 | CNS115-30 | CNS115-40 | CNS115-50 | | INVERTER | Energie | 10kw | 15kw | 20kw | 25kw | 30kw | 40kw | 50kw | | Batterie-Speicher | 100 - 200Ah | 150 - 300Ah | 200 - 400Ah | 250 - 500Ah | 300 - 600Ah | 350 - 750Ah | 450 - 900Ah | | Pv-System | 10 - 12kwp | 15 - 17kwp | 20 - 25kwp | 25 - 30kwp | 30 - 35kwp | 35 - 40kwp | 45 - 50kwp | | Generator | 10kw | 15kw | 20kw | 25kw | 30kw | 40kw | 50kw | | Elektrisches Gitter | 10kw/45A | 15kw/68A | 20kw/90A | 25kw/115A | 30kw/136A | 40kw/160A | 50kw/227A | | MPPT-Solarprüfer | 240VDC | 50A | 70A | 100A | 100A | 150A | 180A | 200A | | BATTERIE-SPANNUNG | Normale Spannung | 240 VDC | | Spannungsbereich | 210 - 290 VDC | | Max. AC Charging Current | 40A | 60A | 75A | 90A | 112A | 130A | 200A | | Maximaler Batteriestrom | 42A | 63A | 85A | 105A | 125A | 145A | 210A | | WECHSELSTROM-GEBÜHR | Spannungs-Gebühr | 250 - 290 VDC | | Ladestrom (Maximum) | 20Adc | 30Adc | 40Adc | 50Adc | 60Adc | 75Adc | 100Adc | | WECHSELSTROM-INPUT-GITTERLINIE | Generator-Energie | 10kw | 15kw | 20kw | keine | keine | keine | keine | | | Spannung | L - N: 220/230/240 VAC +/- 10% | | GENERATOR | Phase | 1Phase 2Wire + PET | | | Frequenz | 50 / 60 Hz ± 3% | | | Funktionsanfang/-halt | Relaistrockenkontakt 10A (ACC an und Anfang) | | | Energie ununterbrochen (PF = 1) | 10kw | 15kw | 20kw | 25kw | 30kw | 40kw | 50kw | | WECHSELSTROM-OUTPUT | Ausgangsspannung | L - N: 220/230/240 VAC 1Phase 2Wire + PET | | Voltage Regulation | +/- 5% Dauerlast.< 4=""> | | Frequenz | 50 / 60 Hz ± 0. 1% | | Totalklirren | THD < 3=""> | | Wellen-Form | Reine Sinuswelle | | Überlastungs-Fähigkeit | > 125% Last für Minute 10, 150% Last für 30sec, > 150% Last für 10sec, 200% Last an 2sec | | ISOLIERUNG | Art | Galvanische Isolierung | | LEISTUNGSFÄHIGKEIT | Ivnerter-Spitze (Maximum) | > 90% | | SCHUTZ | System | Über Strom, Überlastung, über Temperatur, Kurzschluss, über Spannung, unter Spannung, schwacher Batterie und über Batteriespannung | | IP-Niveau | IP20 | | WARNUNG | Operations-Warnung | Schwache Batterie, Überlastung, über Temperatur und Störung | | ABKÜHLEN | System funktionieren | Temperaturüberwachung | | UMWELT | Tenmperature | 0 - ℃ 45 | | Relative Luftfeuchtigkeit | 0 - 95% (kondensationsfrei) | | ENTWURFS-REGELUNG | Geprüft entsprechend | WIE/NZ 3100, EN61000 - 6 - 1/- 3, EN50178 und Iec 62040 | | | Maß WxDxH (Millimeter.) | 800*1030*1655 (mit Einbauten MPPT) | | KÖRPERLICH | Gewicht (Kilogramm) | 200 | 250 | 250 | 250 | 300 | 550 | 600 |
|
